機械結構設計-薄板件設計準則

薄板件設計準則

1.薄板翻邊準則

薄板（≤0.8mm）的零件，安裝螺釘過孔位應有折邊。

2.薄板零件禁攻絲準則

薄板（≤0.8mm）的零件禁止翻邊攻絲

3.薄板件判定標準

確認是否有薄板件，判定標準：板厚和其長度相比小得多的鋼板，特點是橫向抗彎能力差包括三個加工工藝：

（1）下料包括剪切和沖裁；

（2）成形包括彎曲、折疊、卷邊和深拉；

（3）連接包括焊接和粘接。

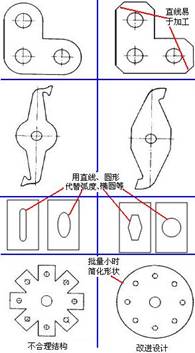

4.形狀簡單準則

用直線、圓形等簡單形狀，便于加工

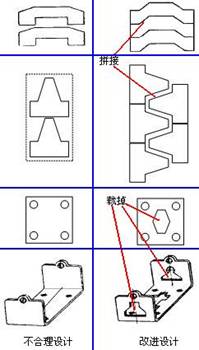

5.節省材料準則

明確了解所選用材料的原材料形狀形狀設計考慮加工時的自拼接，減少下腳料，尤其是批量大時。

解決方法：

（1）下料排列方法優化；

（2）下腳料再利用

6.足夠強度剛度準則

（1）尖角剛度不足，用鈍角代替；

（2）兩孔間距不宜太近，避免切割沖孔時的裂紋；

（3）細長板條剪裁會產生裂紋，應避免。

7.避免粘刀準則

需要沖裁切割部分作如下處理：

（1）留有一定坡度；

（2）切割面連通。

8.彎曲棱邊垂直切割面準則

（1）切割后的薄板如果需要進行彎曲，彎曲棱需垂直于切割面；

（2）不能保證時，應在切割面和彎曲棱邊交匯處設計一個r>2倍板厚的圓角。否則會有裂紋的危險。

9.平緩彎曲準則

對板進行彎折時，彎曲半徑不宜太小，外側會出現裂紋，內側會出現褶皺。

10.避免小圓形卷邊準則

r>1.5倍的板厚；不要完全的卷形。加強剛度，避免棱邊劃傷。

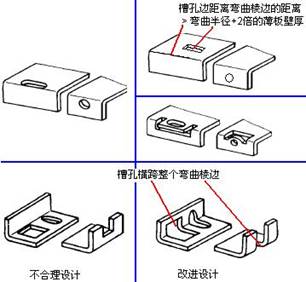

11.槽孔邊不彎曲準則

彎曲棱邊與槽孔的棱邊的距離大于彎曲半徑+2倍壁厚的距離；或者讓槽孔橫跨整個彎曲棱邊。

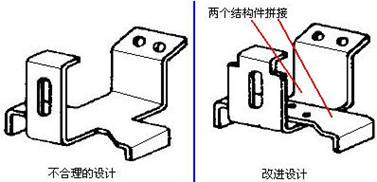

12.復雜結構組合制造準則

將超過二（三）道工序的結構件的結構進行分解，分解成只由圓形、直線等組成的簡單結構，然后焊接在一起。

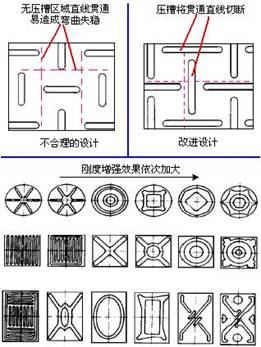

13.避免直線貫通準則

（1）薄板橫向彎曲剛度較差，用加壓槽的設計避免。

（2）并且無壓槽區域禁止直線貫通，貫通的低剛度無壓槽窄帶區域易成為板面彎曲失穩的慣性軸。

（3）不規則排列是消除直線貫通的較好方法。

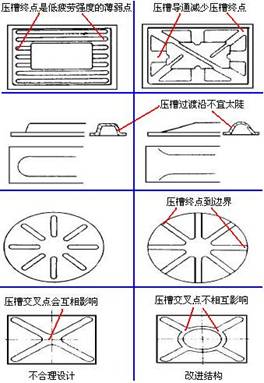

14.壓槽連通排列準則

壓槽終點是薄弱點，通過連通消除終點為佳

15.空間壓槽準則

非單一平面的薄板結構，棱邊附近是失穩的薄弱環節，設計壓槽不能只在一個平面上設計，需要設計成空間的。

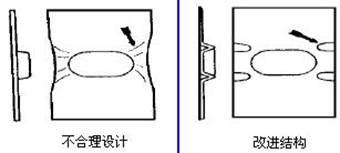

16.局部松弛準則

薄板局部變形受阻礙時，會出現皺折，在皺折附近設幾個小的壓槽，減少變形阻礙。
